A 40  Nachrüstung des Tunnels Ruhrschnellweg

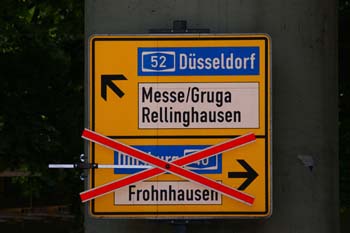

A 40 Tunnel Ruhrschnellweg Essen 87 A 40 Tunnel Ruhrschnellweg Essen 86

Ein umfangreiche Information der Öffentlichkeit und ein ausgefeiltes Umleitungskonzept halfen Staus zu vermeiden

A 40 Tunnel Ruhrschnellweg Essen 50

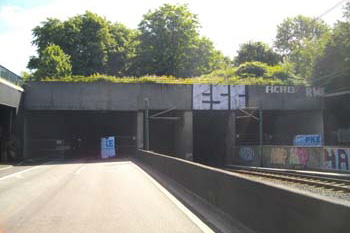

Das Westportal

A 40 Tunnel Ruhrschnellweg Essen 08

Das Ostportal

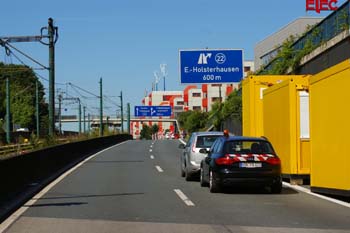

A 40 Tunnel Ruhrschnellweg Essen 27

Das Baubüro auf der Richtungsfahrbahn Duisburg

A 40 Tunnel Ruhrschnellweg Essen 04

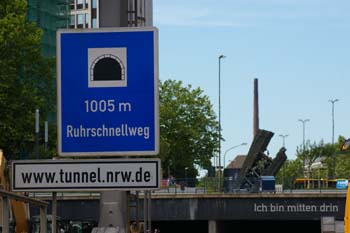

Hinweis für die Kraftfahrer

A 40 Tunnel Ruhrschnellweg Essen 39

3 statt 24

In der Nacht vom Freitag den 6. auf Samstag den 7.Juli 2012 wurde die Bundesautobahn A 40, der Ruhrschnellweg, mitten in Essen für drei Monate, bis voraussichtlich Sonntag 30.September, vollgesperrt. Die Richtungsfahrbahn Dortmund ist von der Anschlußstelle (AS) Essen-Zentrum bis zur AS Essen-Huttrop gesperrt und der Verkehr in Fahrtrichtung Duisburg wird im Autobahndreieck Essen-Ost auf die A 52 geleitet. Die erste Möglichkeit zur Auffahrt bietet sich an der AS Essen-Zentrum.

Anstatt 24 Monate lang immer wieder Verkehrseinschränkungen, Teil- und Vollsperrung durchzuführen, hat sich der Landesbetrieb Straßenbau NRW entschlossen, diese unumgänglichen Sanierungsarbeiten in einer zusammengefassten Aktion zu erledigen. Eine derartige Maßnahme ist bundesweit bisher einzigartig. Die Investitionssumme für alle Baumaßnahmen liegt bei rund 16 Millionen euro.

Eine der vielen Maßnahmen ist die hier im Bild gezeigt Nachrüstung und Sanierung des Tunnels Ruhrschnellweg.

A 40 Tunnel Ruhrschnellweg Essen 09

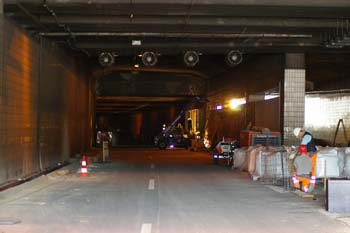

Einfahrtbereich des Ostportals

A 40 Tunnel Ruhrschnellweg Essen 75

Zu klein und unbeleuchtet: Hinweis zum Notausgang

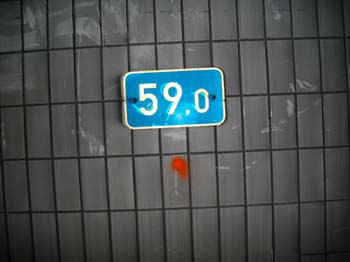

A 40 Tunnel Ruhrschnellweg Essen  Betribeskilometrierung 24

Ist bewährt und bleibt - die Betriebskilometrierung

A 40 Tunnel Ruhrschnellweg Essen 71

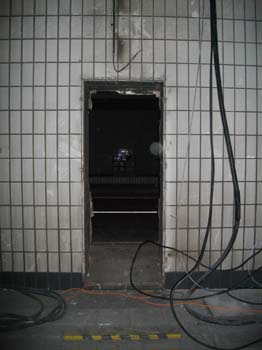

Die bisherigen Notausgänge sind zu schmal und werden erweitert

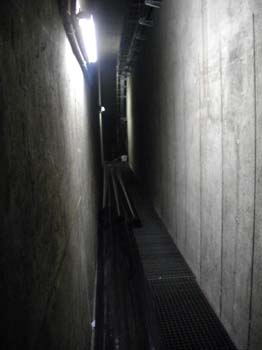

A 40 Tunnel Ruhrschnellweg Essen 99

Blick in den Versorgungsgang

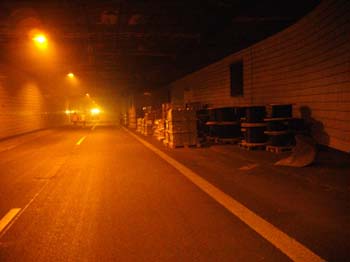

A 40 Tunnel Ruhrschnellweg Essen64

Materiallager in der Südröhre

A 40 Tunnel Ruhrschnellweg Essen 36

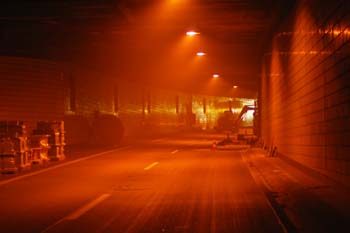

Arbeiten am Westportal

A 40 Tunnel Ruhrschnellweg Essen 10

Erneuerung der Beleuchtungssysteme

A 40 Tunnel Ruhrschnellweg Essen 21

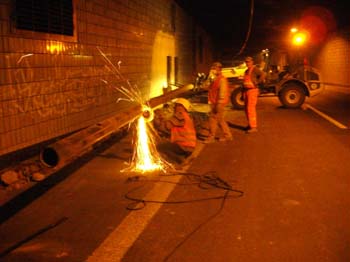

Schweißarbeiten vor dem Abtransport

A 40 Tunnel Ruhrschnellweg Essen 43

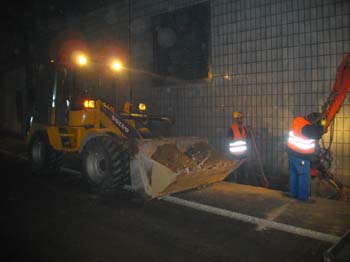

Erneuerung der Entwässerungsrinne

A 40 Tunnel Ruhrschnellweg Essen 83

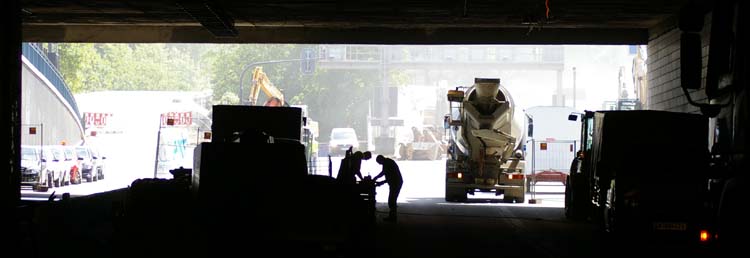

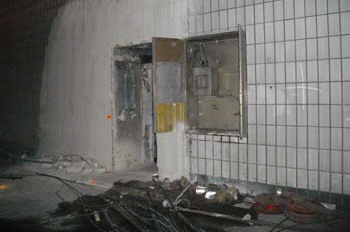

Ausbau des alten Notrufsystems

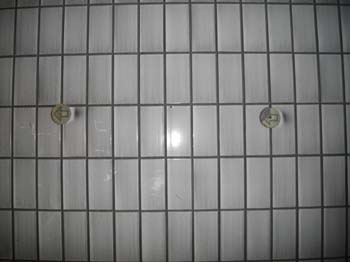

A 40 Tunnel Ruhrschnellweg Essen 76

Nicht mehr zeitgemäße Hinweise zur Fluchrichtung

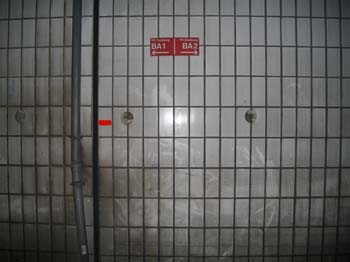

A 40 Tunnel Ruhrschnellweg Essen  Brandabschnitt 62

Einteilung des Tunnels in Brandabschnitte (BA)

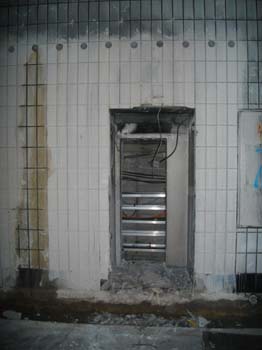

A 40 Tunnel Ruhrschnellweg Essen 89

Vorbereitete Bohrlöcher zur Vergrößerung der Notausgänge

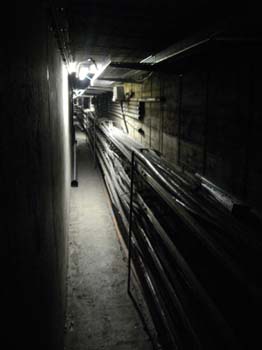

A 40 Tunnel Ruhrschnellweg Essen 84

Alle Leitungen werden erneuert

A 40 Tunnel Ruhrschnellweg Essen 94

Die Ruhe vor dem Sturm in diesem Abschnitt

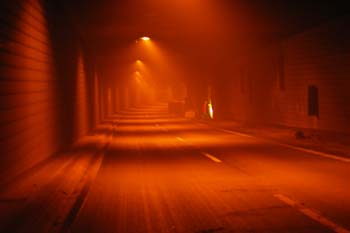

A 40 Tunnel Ruhrschnellweg Essen 34

Blick Richtung Dortmund

A 40 Tunnel Ruhrschnellweg Essen 17

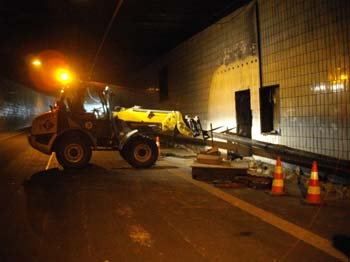

Ausbau der bisherigen Entwässerungsrohre

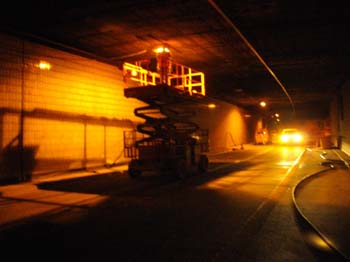

A 40 Tunnel Ruhrschnellweg Essen  6

Einbau neuer Halterungen an der Tunneldecke

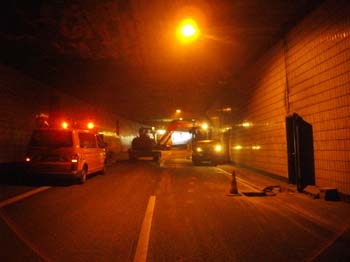

A 40 Tunnel Ruhrschnellweg Essen 59

Flackern der Rundumleuchten an den Baufahrzeugen

Nahezu das gesamte Innenleben des 1970 eröffneten Tunnels wird erneuert und auf die, seit den Tunnelbränden in den Alpen, wesentlich verschärften Sicherheitsstandards gebracht. In die Sicherheit und Zukunft des Tunnels Ruhrschnellweg werden rund 7,8 Millionen euro investiert.

Anstatt einzelner Lampen werden komplette Lichtbänder mit feuersicheren Leitungen eingebaut. Bei der Einfahrt und vor der Ausfahrt in die Tunnelröhre, werden diese bei Tag stärker als in der Tunnelmitte leuchten, um den Verkehrsteilnehmern in einem Adaptionsabschnitt einen sanfteren Übergang vom Hellen ins Dunkle und umgekehrt zu ermöglichen.
Bei Ausfall der Stromzufuhr kann die Beleuchtung durch in der Schaltzentrale neu installiert Batterien bis zu 60 Minuten aufrecht erhalten werden.

Das Entwässerungssystem wird komplett erneuert und erweitert. Ebenso wird eine Feuerlöschleitung neu verlegt und die Feuerlöschkästen modernisiert. Gleiches gilt für alle Kabelrinnen und Revisionsschächte.

Zukünftig wird im Tunnel auch eine neue CO2 Meßanlage eingebaut und die Lüftungstechnik ausgetauscht. Aufgrund der oberirdischen Bebauung sind manche Abluftschächte verwinkelt.

Notrufnischen werden vergrößert und Notrufsysteme mit aktueller Technik eingebaut. Ganz neu wird eine Verkehrsbeeinflussungsanlage. An beiden Tunneleinfahrten werden Sperranlagen installiert, welche den nachfließenden Verkehr im Notfall aufhalten sollen. Der Tunnelleitzentrale werden weitere Überwachungs- und Steuerungsmöglichkeiten installiert.

Aus Sicherheitsgründen werden auch die bisherigen Galerien am Ostportal durch Betonwände verschlossen. Außerhalb des Bauwerks wird am Ostportal auch eine neue Mittelstreifenüberfahrt für Notfälle eingerichtet.

IMGP4703

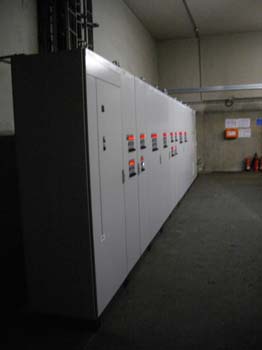

Die unterirdische Schaltzentrale

A 40 Tunnel Ruhrschnellweg Essen 69

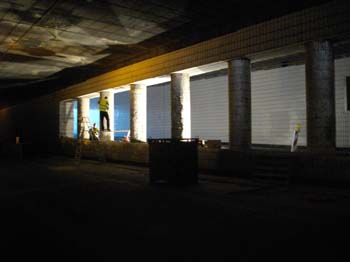

Die zu schließende Galerie am Ostportal

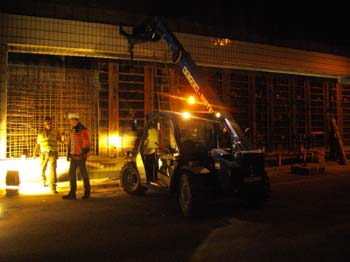

A 40 Tunnel Ruhrschnellweg Essen 68

Schalwände werden eingesetzt

A 40 Tunnel Ruhrschnellweg Essen 8

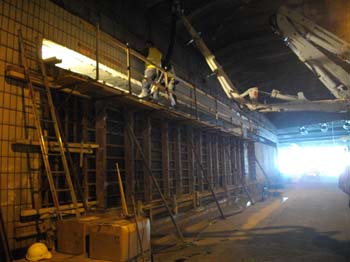

Die Betonpumpe im Einsatz

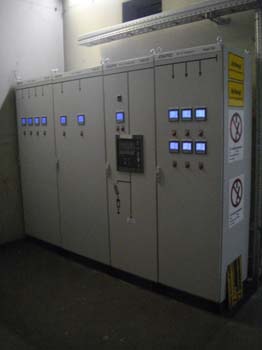

A 40 Tunnel Ruhrschnellweg Essen 07

Neue zusätzliche Schaltkästen

A 40 Tunnel Ruhrschnellweg Essen 2

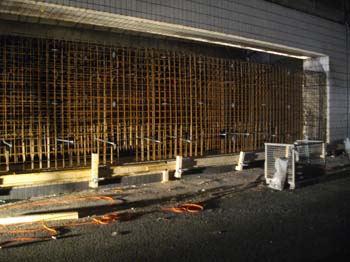

Viel Arbeit für die Eisenbieger

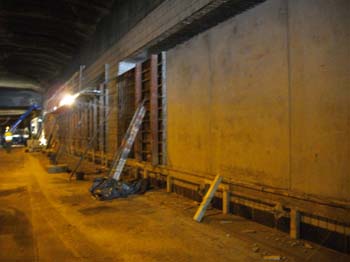

A 40 Tunnel Ruhrschnellweg Essen 64

Im Vordergrund die schon betonierte Schutzwand

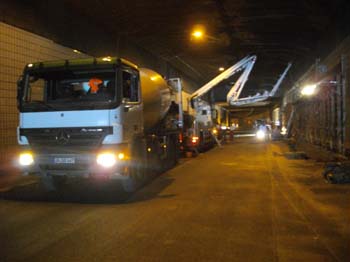

A 40 Tunnel Ruhrschnellweg Essen 14

Weitere Betonmischer sind schon unterwegs
