A 43 Belastungsprobe der Brücke über den RHK

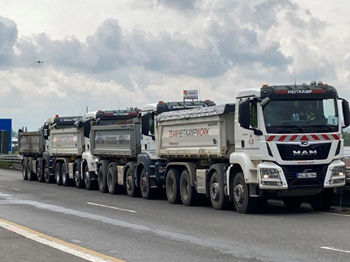

Belastungsprobe Brücke Rhein Herne Kanal A43 AUTOBAHN Westfalen Bildrechte 54

Vier voll beladene Kieslaster als Prüfgewichte

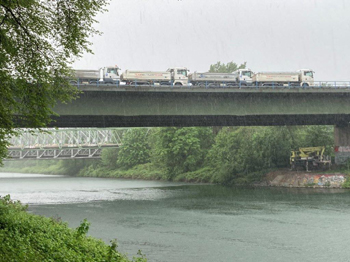

Belastungsprobe Brücke Rhein Herne Kanal A43 AUTOBAHN Westfalen Bildrechte 68

Die Arbeiten fanden auch bei strömendem Regen satt

Belastungsprobe auf beschädigter Brücke bei Herne

(AW 11.05.2021) Welche Fahrzeuge können künftig noch die beschädigte und derzeit für Lkw ab 3,5 Tonnen gesperrte A 43-Brücke über den Rhein-Herne-Kanal befahren? Um diese Frage zu klären, führte die Autobahn Westfalen am Samstag den 15.5.2021 eine Belastungsprobe auf dem Bauwerk durch. Zudem fanden sogenannte Eigenspannungsmessungen statt, bei denen die Spannkraft des verbauten Stahls ermittelt wird. Für die Arbeiten muss die A 43 zwischen den Autobahnkreuzen Herne und Recklinghausen an zwei aufeinanderfolgenden Wochenenden in beiden Fahrtrichtungen komplett gesperrt werden. In der Zeit von Freitag (14.5.) 22 Uhr bis Montag (17.5.) 5 Uhr sowie von Freitag (21.5.) 20 Uhr bis Dienstag (25.5.) 5 Uhr wurde der Verkehr aus nördlicher Richtung kommend über die A 2 und aus südlicher Richtung kommend über die A 42 umgeleitet. Die Anschlussstelle Recklinghausen-Hochlarmark warin diesen Zeiträumen ebenfalls gesperrt.
Für die Belastungsprobe wurden in den vergangenen Wochen 80 Sensoren an dem Stahlbauwerk angebracht. Sie können Unterschiede in der Temperatur und der Spannung des Materials zwischen verschiedenen Belastungsszenarien sowie kleinste Abweichungen zu den zulässigen Grenzwerten aufzeichnen. Nach der „Nullmessung“ auf der geräumten Brücke werden ab Samstagmorgen vier Lkw mit einem jeweiligen Gesamtgewicht von 32 Tonnen auf dem Bauwerk platziert. In zwölf verschiedenen Positionen – sechs pro Richtungsfahrbahn – werden die Fahrzeuge mit geringen Abständen hintereinander aufgereiht, um bei der punktuellen Be- und der darauffolgenden Entlastung Messwerte zu nehmen.
Außerdem werden an über 40 Stellen am Bauwerk Eigenspannungsmessungen durchgeführt. „Dazu werden wir auch noch das darauffolgende Wochenende benötigen“, sagt Projektkoordinatorin Judith Beier-Tertel. „Jede Messung dauert mit Vorbereitungen mindestens eine Stunde.“ Zusätzlich werden noch die Kräfte gemessen, die in die Lager der Brücke eingeleitet werden, und es wird die Qualität des Stahls geprüft.
In Kombination mit den bei der Belastungsprobe gemessenen Spannungen, Verformungen und der Temperatur wird so ein Berechnungsmodell geschaffen, das den derzeitigen Zustand des Bauwerks möglichst genau abbildet. Das wird dann als Grundlage zur Beurteilung der weiterhin zulässigen Verkehrslast herangezogen. Wegen der Komplexität der Auswertung und der statischen Betrachtung der Belastungsprobe ist mit Ergebnissen voraussichtlich erst Ende Juni zu rechnen. Dann wird auch klar sein, welche Fahrzeuge auf der bestehenden A43-Brücke über den Rhein-Herne-Kanal in den kommenden Jahren bis zur Fertigstellung des Ersatzneubaus fahren können.

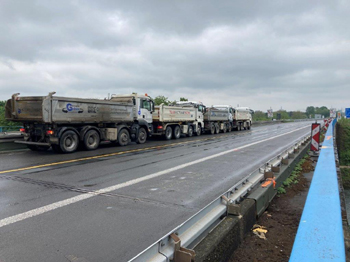

Belastungsprobe Brücke Rhein Herne Kanal A43 AUTOBAHN Westfalen Bildrechte 32

Die Lastkraftwagen am Südende des Bauwerks

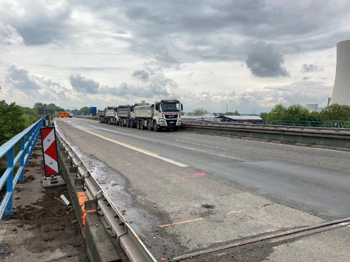

Belastungsprobe Brücke Rhein Herne Kanal A43 AUTOBAHN Westfalen Bildrechte 51

Alle Bildrechte dieser Seite AUTOBAHN Westfalen

Schlauchwaagenmonitoring

(AW 12.05.2021) Dem Verkehr auf der Brücke über den Rhein-Herne-Kanal standen zwischen Recklinghausen-Hochlarmark und dem Kreuz Herne von Dienstag den 18.5. bis Freitag den 21.5.2021 jeweils in der Zeit von 9 bis 15 Uhr in beiden Fahrtrichtungen nur ein Fahrstreifen zur Verfügung.Die Autobahn Westfalen installiert an der Brücke ein sogenanntes Schlauchwaagenmonitoring. Dabei handelt es sich um Schläuche, die wie eine Wasserwaage funktionieren. Diese melden Veränderungen an der Brücke automatisch und sollen langfristig die derzeit täglichen Prüfungen des Bauwerks ersetzen. Die Arbeiten sind unabhängig von der Belastungsprobe, die an diesem Wochenende stattfindet.

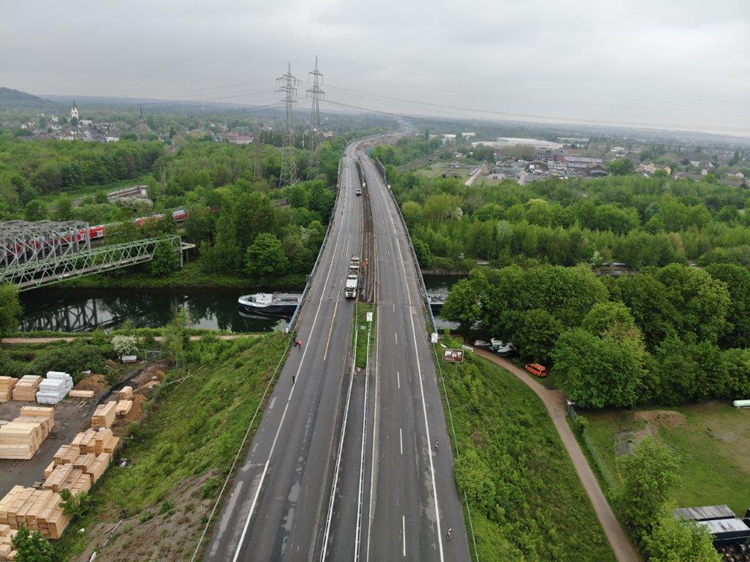

Belastungsprobe Brücke Rhein Herne Kanal A43 AUTOBAHN Westfalen Bildrechte 08_W

Blick nach Norden in Richtung Recklinghausen - oben im Bild der Bereich des sechsstreifigen Vollausbaus

Wir danken den Mitarbeiterinnen und Mitarbeitern der
AUTOBAHN-Westfalen für die freundliche Unterstützung
